补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型。
补偿器如何分类：

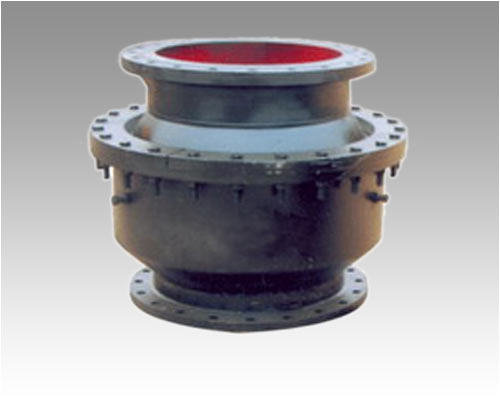

QB型球型补偿器球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移，该补偿器应成对使用，单只球形补偿器没有补偿能力 ，可作管道万向接头使用。该补偿器具有补偿量大，无盲板力，对固定管架的作用力小，密封采用可注组合密封技术，实现长期可靠密封。
用途：
球型偿器是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下 ：
1、用于热力管道中，补偿热膨胀，其补偿能力为“冂”补偿器的5-10倍。
2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀。
3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。
波纹补偿器的选型和使用注意事项：
1、波纹补偿器的可靠性是由设计、制造、安装及运行管理等多个环节构成的�？煽啃砸灿Ω么诱饧父龇矫娼锌悸�。
2、材料选择对用于供热管网的波纹管的选材，除应考虑工作介质、工作温度和外部环境外，还应考虑应力腐蚀的可能性、水处理剂和管道清洗剂对材料的影响等，并在此基础上结合波纹管材料的焊接、成型以及材料的性能价格比，优选出经济实用的波纹管制作材料。
3、一般情况下，选用波纹管的材料应满足下列条件：
�。�1）高弹性极限、抗拉强度和疲劳强度，保证波纹管正常工作。
�。�2）良好的塑性，便于波纹管的加工成形，且能通过随后的处理工艺（冷作硬化、热处理等）获得足够的硬度和强度。
�。�3）较好的耐腐蚀性能，满足波纹管在不同环境下工作要求。
�。�4）良好的焊接性能，满足波纹管在制作过程中的焊接工艺要求。
对于地沟敷设的热力管网，当补偿器所处管道地势较低时，雨水或事故性污水会浸泡波纹管，应考虑选用耐蚀性更强的材料，如铁镍合金、高镍合金等。由于此类材料价格较高，在制造波纹管时，可以考虑仅在与腐蚀性介质接触的表面增加一层耐蚀合金。 疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出，波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致金属波纹管稳定性及耐蚀性能下降。
技术参数：
|
公称通径ＤＮ
|
径向最大尺寸
|
球心距E(mm)
|
转距（KNM)
|
接口端口尺寸
|
总长Ｌ（mm)
|
2280重量
|
||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|||||||||
|
法兰连接
|
接管
|
法兰
|
接管
|
法兰
|
接管
|
法兰
|
接管
|
法兰
|
||||||||
|
50
|
180
|
114
|
0.07
|
0.11
|
0.17
|
0.28
|
￠59*3.5
|
200
|
18
|
23
|
18.8
|
23.8
|
23
|
29
|
26
|
|
|
65
|
198
|
152
|
0.14
|
0.23
|
0.36
|
0.58
|
￠73*4
|
260
|
26
|
31
|
27
|
33
|
32
|
39
|
38
|
|
|
80
|
225
|
168
|
0.32
|
0.51
|
0.80
|
1.28
|
￠89*4
|
292
|
37
|
45
|
38
|
46
|
45
|
53
|
54
|
|
|
100
|
260
|
178
|
0.54
|
0.86
|
1.34
|
2.15
|
￠108*4
|
310
|
56
|
66
|
58
|
68
|
70
|
82
|
83
|
|
|
125
|
300
|
206
|
1.04
|
1.67
|
2.61
|
4.18
|
￠133*4
|
350
|
77
|
87
|
79
|
91
|
95
|
111
|
12
|
|
|
150
|
375
|
254
|
1.52
|
2.43
|
3.80
|
6.08
|
￠159*4.5
|
440
|
85
|
99
|
87
|
101
|
105
|
125
|
121
|
|
|
200
|
440
|
236
|
2.15
|
3.45
|
5.39
|
8.63
|
￠219*5
|
435
|
118
|
137
|
121
|
141
|
145
|
176
|
170
|
|
|
250
|
540
|
315
|
4.22
|
6.75
|
10.55
|
16.88
|
￠273*6
|
584
|
238
|
262
|
243
|
271
|
290
|
330
|
341
|
|
|
300
|
608
|
275
|
6.34
|
10.15
|
15.86
|
25.38
|
￠325*6
|
602
|
331
|
360
|
238
|
375
|
405
|
457
|
470
|
|
|
350
|
685
|
370
|
8.31
|
13.30
|
20.78
|
33.25
|
￠377*8
|
670
|
503
|
546
|
514
|
569
|
615
|
696
|
720
|
|
|
400
|
780
|
420
|
10.83
|
170.23
|
27.06
|
43.30
|
￠426*8
|
757
|
584
|
645
|
596
|
665
|
715
|
822
|
840
|
|
|
450
|
825
|
435
|
15.34
|
24.55
|
38.36
|
61.38
|
￠480*8
|
822
|
846
|
911
|
864
|
965
|
820
|
917
|
1217
|
|
|
500
|
900
|
336
|
20.81
|
33.30
|
52.03 |
83.25
|
￠529*8
|
728
|
965
|
1045
|
985
|
1111
|
1150
|
1315
|
1408
|
|
|
600
|
1055
|
448
|
26.22
|
41.95
|
65.55
|
104.87
|
￠630*8
|
900
|
1345
|
1449
|
1375
|
1640
|
1647
|
1895
|
1943
|
|
|
700
|
1300
|
710
|
31.78
|
5.0.84
|
79.44
|
127.10
|
￠720*8
|
1290
|
1524
|
|
1555
|
|
1886
|
|
2193
|
|
|
800
|
1450
|
830
|
38.26
|
61.22
|
95.65
|
153.05
|
￠820*10
|
1480
|
1700
|
|
1735
|
|
2080
|
|
2465
|
|
|
900
|
1630
|
950
|
45.20
|
72.32
|
113.05
|
180.80
|
￠920*10
|
1650
|
1876
|
|
1910
|
|
2298
|
|
2700
|
|
|
1000
|
1810
|
1100
|
52.74
|
84.38
|
131.84
|
210.95
|
￠1020*10
|
1810
|
2058
|
|
2100
|
|
2520
|
|
2940
|
|
|
1100
|
1990
|
1350
|
60.91
|
97.46
|
152.28
|
243.65
|
￠1120*10
|
2050
|
2370
|
|
2425
|
|
2880
|
|
|
|
|
1200
|
2170
|
1550
|
69.78
|
111.65
|
174.45
|
279.13
|
￠1220*14
|
2280
|
2795
|
|
2795
|
|
3280
|
|
|
|
